Водопроводные трубы ПНД (полиэтилен низкого давления) широко используются в сетях водоснабжения в Крыму, благодаря механическим и химическим свойствам материала, применяемого для их изготовления.
Трубы из ПНД обладают высокой эластичностью (коэфф. линейного расширения достигает 7%), что позволяет их применять в особых условиях строительства в Республике Крым, большая часть которой находится в сейсмоопасных зонах. Особенно это относится к Южному берегу Крыма, где расчетная сейсмичность наиболее высока, кроме того, всегда есть опасность оползневых подвижек грунта.
Кроме того, трубы ПНД обладают следующими положительными свойствами:
- небольшой вес
- долговечность, 50 и более лет срок службы
- химически нейтральны, поэтому не подвержены коррозии при взаимодействии с водой, атмосферным воздухом или грунтом
- гладкая поверхность, снижающая гидравлическое сопротивление протекающему в них потоку воды
- Технология позволяет выпускать трубы ПНД в бухтах (диаметр от 20 мм до 110 мм), в этом случае снижается расход на соединительные изделия, кроме того, в некоторых случаях, такую трубу можно перемонтировать в другое место без особых затрат.
- Трубы ПНД можно протягивать внутри старого трубопровода (технология санации стального трубопровода)
- Трубы ПНД имеют повышенную устойчивость к замерзанию в них воды а также маловосприимчивы к гидроударам, благодаря своей эластичности.
Минусы труб ПНД
- Неустойчивы к ультрафиолетовому излучению, то есть открытая прокладка без специальной защиты не делается
- При температуре выше +65С трубы ПНД повергаются пластическим деформациям. Поэтому в системах отопления и ГВС трубы из полиэтилена низкого давления не применяются.
Виды и маркировка ПНД труб для водоснабжения
- Трубы ПНД выпускают марок ПЭ 80 или ПЭ 100 (зависит от типа исходного материала труб)
- Важная характеристика труб SDR (Standard Dimension Ratio) – отношение наружного диаметра к толщине стенки трубы. Стандартный ряд (SDR6, SDR9, SDR11, SDR13,6, SDR 21, SDR 26. Чем ниже показатель SDR, тем большее внутреннее давление выдерживает труба.

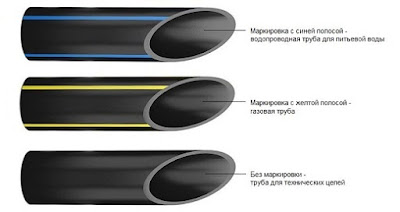

- Внешняя маркировка на поверхности труб: синие полосы на черном фоне – для воды питьевого качества, желтые полосы – газовые трубы, черная труба без полос – техническая вода.
- Поставка труб осуществляется в бухтах длиной 100 или 200 м, иногда выпускают бухты другой длины (до 1000 м). Встречается и поставка труб отрезками длиной 12 м.
Соединения труб из ПНД
А. Неразъемные соединения
1. Стыковая сварка. Используется специализированное сварочное оборудование для сварки полиэтилена
2. Соединение терморезисторными фитингами.
Б. Разъемные соединения.
1. Компрессионные фитинги с накидными гайками
2. Фланцевое соединение труб ПНД. Обычно используется для соединения трубопровода ПНД с запорно-регулирующей арматурой. Требуется приварка специальной втулки под фланец.
